在現代化五金加工領域，數控沖床憑借其高精度、高效率的加工能力，已成為鈑金件生產的核心設備。而作為數控沖床的“牙齒”與“執行者”，模具的性能直接決定了加工的質量與效率。其中，多孔模具作為一種高效、集成的模具形式，在批量生產標準孔系、復雜陣列圖案的五金件時，扮演著至關重要的角色。

一、 何為數控沖床多孔模具？

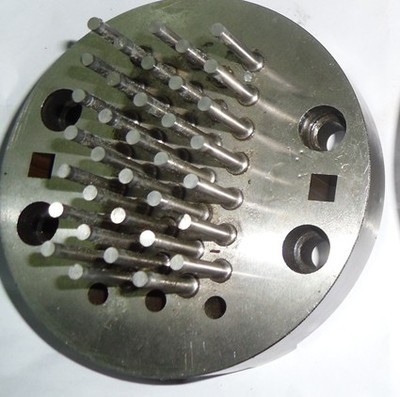

數控沖床多孔模具，又稱子母模、組合模或群模，是指將多個相同或不同形狀、尺寸的沖頭（上模）和凹模（下模）單元，通過精密的模座組合成一個整體模具。它通過一次沖壓行程，即可在板材上同時加工出多個孔洞或特定形狀，極大地減少了單孔逐個沖壓所需的定位時間和沖壓次數。

二、 多孔模具的核心優勢

1. 生產效率飛躍：這是其最顯著的優勢。例如，加工一塊需要上百個相同安裝孔的電氣柜門板，使用單孔模具可能需要上百次沖壓和定位；而使用設計合理的多孔模具，一次或幾次沖壓即可完成，效率提升數倍乃至數十倍。
2. 加工精度與一致性高：所有孔位由同一套模具在一次裝夾和沖壓中形成，消除了多次定位帶來的累積誤差，確保了孔間相對位置精度極高，產品一致性極佳。
3. 降低設備損耗與能耗：減少了數控轉塔的旋轉定位次數和沖壓總次數，降低了機床傳動部件的磨損和電力消耗。
4. 優化工藝流程：特別適用于標準化、系列化產品的生產，可以簡化生產編程，縮短生產準備時間。

三、 主要類型與應用場景

• 標準陣列多孔模：最常見類型，沖頭按矩形、圓形等規則陣列排列。廣泛用于機箱機柜、配電箱、電梯壁板等需要大量相同螺栓過孔、散熱孔或裝飾孔的工件。
• 專用多孔模（異形多孔模）：根據特定產品設計，可包含多種不同形狀（如方孔、圓孔、異形孔）的組合。用于一次成型復雜圖案，如通風網板、過濾網、裝飾格柵等。
• 步?jīng)_多孔模：用于加工尺寸超過模具本身的大型孔或輪廓。通過模具的步進沖壓，可以高效地“蠶食”出大尺寸方孔、百葉窗等。

四、 設計與制造的關鍵考量

多孔模具雖高效，但其設計制造要求更為苛刻：

1. 高剛性模座：必須能承受多工位同時沖壓產生的巨大側向力和沖擊力，防止變形，確保各沖頭運動的同步性與垂直度。
2. 精密定位與導向：各子模單元之間、上下模之間的定位必須極其精準，通常采用高精度的導柱導套、定位銷系統。
3. 均勻的受力與卸料：設計需考慮沖壓力的均衡分布，并配備強力、均勻的卸料裝置（如整體卸料板），確保板材平整脫模。
4. 材質與熱處理：沖頭、凹模及關鍵部件需采用優質合金工具鋼（如SKD-11、DC53等），并經過恰當?shù)臒崽幚砉に嚕ＷC足夠的硬度、耐磨性和韌性。
5. 排屑與冷卻：密集沖孔會產生大量廢料，良好的廢料下落通道設計和可能的潤滑冷卻系統至關重要。

五、 在五金模具欄目中的重要性

在五金類技術欄目或產品目錄中，“數控沖床多孔模具”通常是一個獨立且重要的分類。它代表了模具技術向著高效化、集成化、專用化發展的方向。介紹和推廣多孔模具，有助于五金加工企業了解先進工藝，針對自身產品特點選型或定制，從而在競爭激烈的市場中通過提升效率、降低成本來贏得優勢。

###

數控沖床多孔模具是連接數控編程與高效實體加工的關鍵橋梁。對于從事批量鈑金制造的五金企業而言，合理投資和應用多孔模具，是邁向自動化、智能化生產，實現提質、增效、降本目標的戰略性選擇。隨著模具設計軟件和加工技術的進步，多孔模具的定制將更加快捷，應用范圍也將愈發廣泛。
